Để hiểu rõ hơn về máng cáp sơn tĩnh điện, chúng ta sẽ đi sâu vào các thông số kỹ thuật, cấu tạo, công dụng, đặc điểm nổi bật, cũng như những lưu ý khi lắp đặt. Những thông tin này sẽ hỗ trợ khách hàng trong việc lựa chọn sản phẩm phù hợp, đúng tiêu chuẩn kỹ thuật và đạt hiệu quả tối ưu cho công trình của mình.
Thông Số Kỹ Thuật Máng Cáp Điện
Máng cáp đóng vai trò như một hệ thống đỡ và bảo vệ các dây cáp điện, giúp chúng tránh khỏi các tác động xấu từ môi trường bên ngoài, đồng thời sắp xếp chúng một cách ngăn nắp. Điều này tạo thuận lợi đáng kể cho công tác quản lý, bảo trì và mở rộng hệ thống điện sau này. Các thông số chính xác định máng cáp bao gồm kích thước (chiều rộng W, chiều cao H, chiều dài L) và độ dày vật liệu (T).
Kích Thước Máng Cáp Tiêu Chuẩn
Kích thước máng cáp điện trong các công trình được đo lường dựa trên bốn thông số cơ bản:
- L (Chiều dài): Thường là 2,5 mét (tiêu chuẩn) hoặc có thể làm theo yêu cầu.
- W (Chiều rộng): Linh hoạt từ 40mm đến 800mm, tùy chỉnh theo số lượng và kích thước cáp cần chứa.
- H (Chiều cao): Các mức phổ biến là 50, 75, 100, 150, 200mm, cũng có thể tùy chỉnh.
- T (Độ dày tole): Các độ dày thông dụng bao gồm 0.8mm, 1.0mm, 1.2mm, 1.5mm, và 2.0mm. Đối với các dự án đặc biệt, độ dày có thể lên tới 2.5mm.
- Màu sơn: Đa dạng với bảng màu tùy chọn như kem nhăn, xám, cam, đỏ, trắng, xanh, đen, vàng, phù hợp với yêu cầu thẩm mỹ hoặc nhận diện hệ thống.
Việc lựa chọn kích thước máng cáp phù hợp là yếu tố then chốt để đảm bảo hiệu quả và an toàn cho hệ thống cáp điện.
Cấu Tạo Cơ Bản Của Máng Cáp Điện
Một bộ máng cáp điện thành phẩm, thường có chiều dài quy chuẩn 2.5 hoặc 3 mét, bao gồm các bộ phận chính như thân máng, nắp đậy, bát nối và bộ bulong để lắp ghép. Quy trình sản xuất máng cáp bao gồm nhiều công đoạn như cắt phôi, chấn tạo hình và xử lý bề mặt trước khi sơn.
Từ tấm tole nguyên liệu, máng cáp được chấn (uốn) hai cạnh bên để tạo thành hình dạng chữ C cứng cáp. Cấu trúc này không chỉ tăng độ chịu lực cho máng mà còn giúp việc đặt dây dẫn và cố định nắp máng trở nên dễ dàng, chắc chắn hơn.

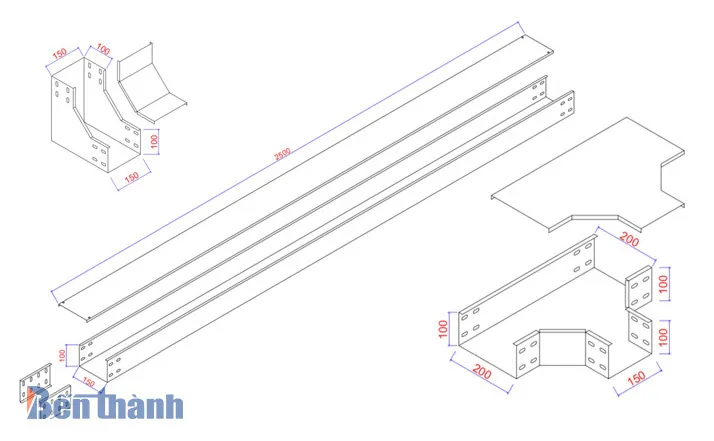

Bản Vẽ Kỹ Thuật Máng Cáp Điện
Để đảm bảo tính chính xác và thống nhất trước khi đưa vào sản xuất hàng loạt, nhà sản xuất thường cung cấp bản vẽ kỹ thuật máng cáp điện cho khách hàng. Bản vẽ này thể hiện chi tiết các thông số đã thống nhất như kích thước, vị trí và kiểu lỗ đột (nếu có), loại bát nối và các phụ kiện đi kèm. Việc xác nhận bản vẽ giúp tránh rủi ro sai sót trong quá trình sản xuất và lắp đặt thực tế tại công trình.
Bảng vẽ máng cáp sơn tĩnh điệnBến Thành luôn hỗ trợ thiết kế và cung cấp bản vẽ kỹ thuật chi tiết cho khách hàng để đảm bảo sự chính xác tuyệt đối.
Các Loại Máng Cáp Sơn Tĩnh Điện Phổ Biến
Máng cáp sơn tĩnh điện hiện có hai loại chính dựa trên đặc điểm thiết kế đáy: loại đột lỗ và loại không đột lỗ.
-
Máng cáp không đột lỗ: Loại này được ưa chuộng sử dụng trong hầu hết các công trình nhờ khả năng bảo vệ cáp tối ưu khỏi bụi bẩn và tác động bên ngoài. Thiết kế kín giúp hệ thống cáp gọn gàng, dễ quản lý và tăng tính thẩm mỹ. Đây là lựa chọn phổ biến cho việc lắp đặt cáp đồng bộ trong các tòa nhà văn phòng, nhà máy sản xuất, hoặc khu công nghiệp, nơi ưu tiên sự kín đáo và bảo vệ.
-
Máng cáp đột lỗ (Khay cáp): Có các hàng lỗ đột đều đặn dưới đáy máng, loại này giúp tăng cường khả năng thông gió và giảm nhiệt cho hệ thống dây cáp. Khay cáp thường được sử dụng trong các công trình hoặc khu vực có nhiệt độ, độ ẩm cao, nơi cần giải nhiệt cho cáp. Ngoài ra, thiết kế đột lỗ còn tạo cảm giác thông thoáng, giảm sự cồng kềnh và có thể tăng tính thẩm mỹ cho một số loại hệ thống cáp nhất định.
Phụ Kiện Đi Kèm Máng Cáp
Để xây dựng một hệ thống máng cáp hoàn chỉnh và linh hoạt, cần sử dụng nhiều loại phụ kiện khác nhau. Các phụ kiện máng cáp điện sơn tĩnh điện thông dụng bao gồm:
- Bát nối thẳng: Dùng để kết nối hai đoạn máng cáp lại với nhau trên một đường thẳng, đảm bảo sự chắc chắn, đồng đều và tăng khả năng chịu lực cho toàn bộ tuyến máng.
- Bát treo (Đai treo): Được sử dụng để cố định và treo máng cáp lên trần nhà hoặc cấu trúc đỡ khác, giữ cho hệ thống ổn định và an toàn.
- Co máng: Các loại co giúp chuyển hướng hệ thống máng theo các góc khác nhau. Bao gồm co ngang (co L – 90 độ trên mặt phẳng ngang), co lên (co bụng/trong – chuyển hướng lên), co xuống (co lưng/ngoài – chuyển hướng xuống), co vuông (chuyển hướng 90 độ không lên xuống), co T (tạo nhánh rẽ 3 hướng), co chữ thập (tạo nhánh rẽ 4 hướng), và các loại co nối giảm (giảm kích thước máng khi chia nhánh).
- Giá đỡ (Thanh đỡ): Bộ phận hỗ trợ chịu lực, được tích hợp dưới máng hoặc thang cáp để đảm bảo sự ổn định, an toàn cho toàn bộ cấu trúc, đặc biệt ở các điểm chịu tải lớn.
- Kẹp máng cáp: Có các dạng như chữ Z hoặc chữ U, dùng để cố định máng cáp vào giá đỡ hoặc các cấu trúc khác, giúp giảm thiểu rủi ro xê dịch hay hỏng hóc trong quá trình thi công và vận hành.
- Nắp máng: Đóng vai trò như lớp vỏ bảo vệ phía trên, che kín dây cáp bên trong, ngăn chặn bụi bẩn, côn trùng và các yếu tố gây hại từ môi trường xâm nhập, duy trì hiệu suất hoạt động của cáp.
- Ty treo (Ty ren, Thanh ren): Với đường kính đa dạng từ M6 đến M20 và khả năng chịu lực tốt, ty treo được dùng để liên kết cố định máng cáp lên trần nhà, là phụ kiện không thể thiếu trong thi công hệ thống thang máng cáp treo.
Ưu Điểm và Công Dụng Nổi Bật Của Máng Cáp Sơn Tĩnh Điện
So với các loại máng cáp khác trên thị trường, máng cáp sơn tĩnh điện sở hữu nhiều ưu điểm vượt trội, không chỉ đáp ứng yêu cầu về chức năng mà còn cạnh tranh hiệu quả về nhiều mặt. Việc lắp đặt hệ thống quản lý cáp hiện đại như máng cáp sơn tĩnh điện là một phần của việc xây dựng hạ tầng thông minh, tương tự như việc ứng dụng phần mềm điều khiển điều hòa để tối ưu hóa năng lượng và tiện nghi trong tòa nhà.
Tăng Cường An Toàn Hệ Thống Điện
Máng cáp giúp tổ chức và sắp xếp các dây điện một cách khoa học, ngăn chặn tình trạng dây bị rối, chèn ép hay xoắn vào nhau, từ đó giảm đáng kể nguy cơ chập cháy. Trong trường hợp không may xảy ra sự cố hỏa hoạn, máng cáp còn có tác dụng hạn chế ngọn lửa lan nhanh, giảm thiểu thiệt hại tiềm tàng.
Quản Lý và Bảo Trì Dễ Dàng
Một trong những công dụng quan trọng nhất của máng cáp là tạo điều kiện thuận lợi cho việc quản lý và bảo trì hệ thống cáp điện. Khi cáp được sắp xếp gọn gàng trong máng theo một trật tự nhất định, nhân viên kỹ thuật có thể dễ dàng nhận biết, tiếp cận để kiểm tra, sửa chữa hoặc lắp đặt thêm dây cáp mới khi cần thiết, tiết kiệm thời gian và công sức.
Bảo Vệ Cáp Hiệu Quả
Các dây cáp được đặt an toàn bên trong máng, giảm thiểu rủi ro hư hỏng do các tác động vật lý từ bên ngoài như bị kéo căng, đè nén, hoặc va chạm. Máng cáp tạo ra một lớp vỏ bảo vệ vững chắc cho dây dẫn.
Kéo Dài Tuổi Thọ Dây Cáp
Lớp bảo vệ của máng cáp điện giúp chống lại tác động tiêu cực từ môi trường như bụi bẩn, độ ẩm, nhiệt độ và các yếu tố ăn mòn khác. Nhờ đó, dây cáp bên trong được bảo vệ tốt hơn, làm chậm quá trình oxy hóa và xuống cấp, góp phần kéo dài đáng kể tuổi thọ sử dụng của hệ thống cáp.
Nâng Cao Tính Thẩm Mỹ Công Trình
Để dây cáp chạy lộn xộn, bừa bãi trên tường hoặc sàn nhà sẽ làm ảnh hưởng nghiêm trọng đến vẻ mỹ quan của công trình. Máng cáp điện giải quyết vấn đề này bằng cách che chắn và định tuyến dây cáp một cách gọn gàng, làm cho không gian trở nên thông thoáng, sạch đẹp và chuyên nghiệp hơn.
Khả Năng Chống Ăn Mòn và Cách Điện Tốt
Lớp sơn tĩnh điện phủ ngoài là đặc điểm nổi bật nhất của loại máng cáp này. Lớp sơn dày, bám chắc giúp máng chống lại sự ăn mòn, gỉ sét hiệu quả trong nhiều môi trường khác nhau. Đồng thời, quá trình sơn tĩnh điện cũng mang lại khả năng cách điện tốt, tăng cường an toàn cho người sử dụng và quá trình thi công.
Độ Bền Vượt Trội và Chịu Lực Tốt
Được sản xuất từ vật liệu tôn chất lượng cao và qua quy trình gia công hiện đại (cắt, chấn), máng cáp sơn tĩnh điện có độ bền cơ học cao, chịu lực tốt, không bị cong vênh hay biến dạng dưới tải trọng của dây cáp. Điều này đảm bảo an toàn cho hệ thống và giảm thiểu chi phí bảo trì, thay thế.
Đa Dạng Màu Sắc và Kích Thước
Như đã đề cập, máng cáp sơn tĩnh điện có thể được sản xuất với nhiều màu sắc khác nhau theo yêu cầu, dễ dàng phối hợp với màu sắc nội thất hoặc hệ thống nhận diện thương hiệu. Kích thước đa dạng cũng cho phép ứng dụng linh hoạt trong mọi quy mô và loại hình công trình. Trong các công trình hiện đại, việc lựa chọn đồng bộ các thiết bị như máy lạnh carrier cùng hệ thống máng cáp phù hợp sẽ tạo nên sự hài hòa và chuyên nghiệp.
Dễ Dàng Vận Chuyển, Lắp Đặt và Tiết Kiệm Chi Phí
Thiết kế dạng hình hộp chữ C, trọng lượng tương đối nhẹ so với các giải pháp khác, giúp máng cáp sơn tĩnh điện dễ dàng vận chuyển đến công trường. Việc lắp đặt cũng khá đơn giản với các phụ kiện đi kèm, tiết kiệm đáng kể thời gian và chi phí thi công.
Giá Thành Cạnh Tranh
Một lợi thế quan trọng khiến máng cáp sơn tĩnh điện được ưa chuộng là giá thành thường hợp lý hơn so với các loại máng cáp làm từ vật liệu hoặc phương pháp xử lý bề mặt khác (ví dụ: mạ kẽm nhúng nóng). Điều này giúp tối ưu hóa ngân sách cho dự án mà vẫn đảm bảo chất lượng và độ bền cần thiết. Thậm chí, việc mua sắm các vật liệu cũ như giá vỏ bình gas 12kg cũ cũng cần cân nhắc kỹ lưỡng về giá cả và chất lượng còn lại.
Máng cáp, đặc biệt là loại sơn tĩnh điện, đóng vai trò thiết yếu trong việc bảo vệ và quản lý hệ thống cáp điện treo. Nó không chỉ ngăn ngừa hư hại và nguy cơ chập cháy do va chạm hay tác động bên ngoài mà còn giúp hệ thống cáp gọn gàng, khoa học. Việc bỏ qua tầm quan trọng của máng cáp có thể dẫn đến nhiều rủi ro nguy hiểm và thiệt hại nghiêm trọng cho công trình và con người.
Báo Giá Máng Cáp Sơn Tĩnh Điện
Giá máng cáp sơn tĩnh điện phụ thuộc vào nhiều yếu tố như kích thước (chiều rộng, chiều cao), độ dày vật liệu, màu sắc sơn, và số lượng đặt hàng.
Khoảng Giá Tham Khảo
Tại Bến Thành, máng cáp sơn tĩnh điện có giá dao động từ 39.500đ đến 178.000đ cho mỗi mét dài. Đây là mức giá tham khảo cho máng có chiều dài 2,5m và độ dày tole từ 1,0mm đến 2,0mm, đạt tiêu chuẩn IEC 61537. Giá có thể thay đổi tùy theo kích thước và yêu cầu cụ thể của từng công trình.
Bảng Giá Chi Tiết Tham Khảo
Dưới đây là bảng giá tham khảo cho một số kích thước và độ dày phổ biến của máng cáp sơn tĩnh điện (Đơn vị: VNĐ/mét):
| KÍCH THƯỚC MÁNG CÁP (Rộng x Cao) mm | ĐỘ DÀY TOLE (VNĐ/mét) |
| :————————————- | :———————— | :———————— | :———————— |
| | 1,0mm | 1,2mm | 1,5mm |
| 50×50 | 39.500 | 48.300 | 54.000 |
| 75×50 | 45.000 | 55.000 | 61.000 |
| 100×50 | 51.000 | 59.500 | 69.000 |
| 150×50 | 63.000 | 74.000 | 84.000 |
| 200×50 | 74.000 | 86.500 | 99.000 |
| 100×100 | 74.500 | 87.000 | 100.000 |
| 150×100 | 86.000 | 109.000 | 115.000 |
| 200×100 | 98.000 | 115.000 | 130.000 |
| 300×100 | 122.000 | 141.000 | 160.000 |
| 400×100 | 155.000 | 178.000 | 190.000 |
Lưu ý: Đây là bảng giá tham khảo và có thể thay đổi. Vui lòng liên hệ trực tiếp nhà cung cấp để nhận báo giá chính xác và tốt nhất cho đơn hàng của bạn.
Liên hệ ngay: 028.627.96888 – 0901482582 để được tư vấn và báo giá chi tiết!
Hình Ảnh Sản Xuất Thực Tế
Quy trình sản xuất máng cáp sơn tĩnh điện tại nhà máy trải qua nhiều công đoạn tỉ mỉ để đảm bảo chất lượng thành phẩm.
Khu vực sản xuất máng cáp điện tại nhà máyKhu vực sản xuất máng cáp tại phân xưởng.

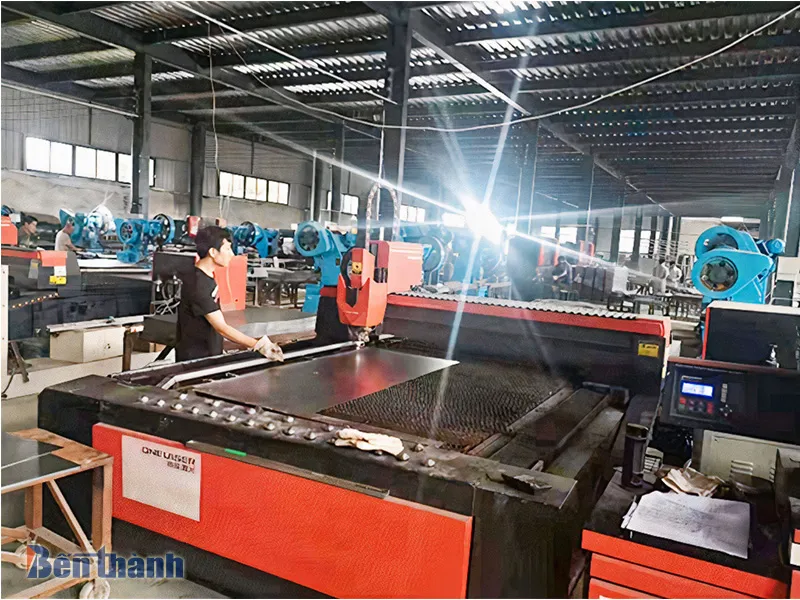

Máy cắt laser hiện đại đang gia công phôi máng cápCắt phôi máng cáp bằng máy cắt Laser hiện đại cho độ chính xác cao.

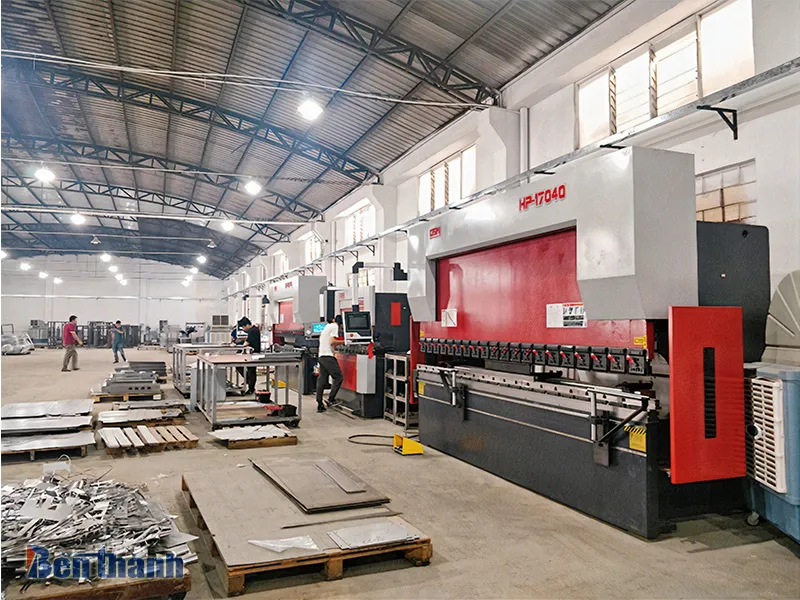

Công đoạn chấn tạo hình máng cáp bằng máy chuyên dụngChấn phôi để tạo hình máng cáp bằng máy chuyên dụng.
Hệ thống buồng sơn tĩnh điện công nghiệpHệ thống buồng sơn tĩnh điện công suất lớn đảm bảo lớp phủ đồng đều và bền màu.

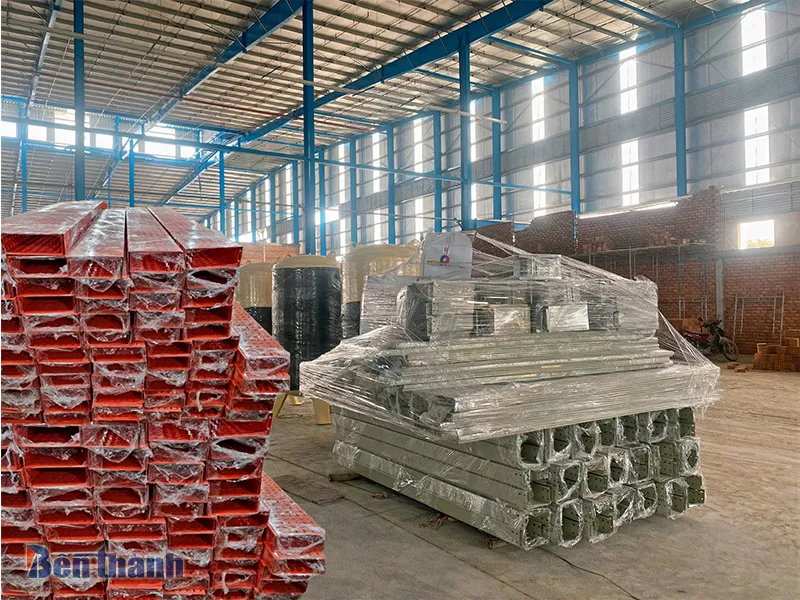

Máng cáp sơn tĩnh điện thành phẩm sẵn sàng xuất xưởngMáng cáp sơn tĩnh điện thành phẩm chuẩn bị giao cho khách hàng.
Lưu Ý Quan Trọng Khi Lắp Đặt Máng Cáp Điện
Việc lắp đặt máng cáp điện đòi hỏi sự cẩn trọng và tuân thủ nghiêm ngặt các quy tắc an toàn điện. Dưới đây là một số lưu ý hữu ích khi thi công hệ thống máng cáp trong công trình:
- Xác định đúng loại máng: Lựa chọn loại máng cáp (đột lỗ hay không đột lỗ, vật liệu, lớp phủ) phù hợp với yêu cầu kỹ thuật của hệ thống và điều kiện môi trường lắp đặt.
- Kích thước phù hợp: Đảm bảo kích thước máng cáp (rộng x cao) đủ lớn để chứa toàn bộ dây cáp mà không bị quá tải hay chèn ép, đồng thời phải phù hợp với không gian lắp đặt của từng khu vực.
- Lựa chọn màu sắc: Chọn màu sơn máng cáp hài hòa với không gian hoặc theo bảng màu quy định của dự án để đảm bảo tính thẩm mỹ tổng thể.
- Khoảng cách và độ nghiêng: Lắp đặt máng cáp theo đúng khoảng cách giá đỡ và độ nghiêng kỹ thuật để tránh tình trạng máng bị võng hay uốn cong quá mức dưới tải trọng của cáp.
- Chọn nhà sản xuất uy tín: Sử dụng sản phẩm máng cáp từ các nhà cung cấp có uy tín, đảm bảo sản phẩm đạt các tiêu chuẩn an toàn và chất lượng đã được kiểm định. Việc này quan trọng như việc lựa chọn đúng loại cọ quét sơn phù hợp với bề mặt cần thi công, ảnh hưởng trực tiếp đến kết quả cuối cùng.
- Chú ý môi trường nguy hiểm: Trong các khu vực có nguy cơ cháy nổ cao, ưu tiên sử dụng máng cáp có khả năng chống cháy, chống nổ tốt hơn (như loại có lớp phủ đặc biệt hoặc vật liệu chống cháy).
- Thiết kế dễ tiếp cận: Lắp đặt máng cáp ở vị trí thuận tiện cho việc tiếp cận khi cần kiểm tra, bảo trì hoặc sửa chữa hệ thống cáp sau này.
- Lập kế hoạch bảo trì: Thực hiện kiểm tra và bảo dưỡng máng cáp định kỳ để phát hiện sớm các dấu hiệu hư hỏng, đặc biệt trong môi trường khắc nghiệt, giúp hệ thống luôn trong tình trạng hoạt động tốt nhất.
Môi trường lắp đặt có ảnh hưởng lớn đến tuổi thọ của máng cáp. Môi trường càng khắc nghiệt (ẩm ướt, hóa chất, nhiệt độ cao) thì tuổi thọ sản phẩm có thể giảm nhanh hơn.
Giải Đáp Các Câu Hỏi Thường Gặp (FAQ) Về Máng Cáp
Máng Cáp Tiếng Anh Là Gì?
Trong tiếng Anh, máng cáp điện có thể được gọi bằng nhiều thuật ngữ khác nhau tùy theo loại và mục đích sử dụng. Phổ biến nhất là cable tray (dạng thang hoặc máng có lỗ) hoặc trunking (dạng máng kín hình hộp). Máng cáp trunking có bề mặt kín, được thiết kế để che giấu dây cáp bên trong một cách gọn gàng, chuyên nghiệp, đáp ứng yêu cầu về tính thẩm mỹ. Máng cáp trunking thường được lắp đặt trong các hệ thống M&E dân dụng và công nghiệp để đỡ cáp điện, cáp mạng. Sản phẩm làm từ thép tấm phủ sơn tĩnh điện không chỉ chắc chắn, bền bỉ mà còn mang lại hiệu quả sử dụng và kinh tế lâu dài.
Máng Cáp Sơn Tĩnh Điện Có Độ Dày Bao Nhiêu?
Máng cáp sơn tĩnh điện được sản xuất với nhiều độ dày khác nhau để phù hợp với tải trọng cáp và yêu cầu của từng dự án. Các độ dày phổ biến nhất bao gồm: 0,8mm; 1,0mm; 1,2mm; 1,5mm; 2,0mm. Tại Bến Thành, chúng tôi có thể sản xuất máng cáp với độ dày lên đến 2,5mm theo đơn đặt hàng đặc thù. Sự đa dạng về độ dày giúp máng cáp sơn tĩnh điện đáp ứng các tiêu chuẩn an toàn, chất lượng khắt khe nhất với giá thành cạnh tranh.
Máng Cáp Sơn Tĩnh Điện Có Độ Bền Bao Lâu?
Độ bền của máng cáp sơn tĩnh điện phụ thuộc vào chất lượng vật liệu, quy trình sản xuất và điều kiện môi trường lắp đặt. Với lớp sơn tĩnh điện chất lượng cao, máng cáp có khả năng bảo vệ và duy trì hệ thống dây cáp trong công trình từ 15 đến 20 năm hoặc thậm chí lâu hơn nếu được lắp đặt trong nhà và bảo dưỡng tốt. Bề mặt máng cáp sẽ không bị rỉ sét hay ăn mòn trong điều kiện bình thường. Tuổi thọ thực tế còn phụ thuộc vào chất lượng xử lý bề mặt thép, loại bột sơn và phụ gia sử dụng trong quá trình sản xuất.
Thời Gian Sản Xuất Máng Cáp Sơn Tĩnh Điện Có Lâu Không?
Nhờ quy trình sản xuất hiện đại, việc gia công và sơn tĩnh điện máng cáp từ phôi thép tấm thường diễn ra khá nhanh chóng. Tại Bến Thành, thời gian sản xuất máng cáp sơn tĩnh điện có thể chỉ mất khoảng 2-3 ngày tùy theo số lượng và độ phức tạp của đơn hàng. Điều này giúp đảm bảo tiến độ thi công nhanh chóng cho khách hàng, hạn chế chậm trễ dự án.
