Bạn thường nghe về điện 1 pha, điện 2 pha, và đặc biệt là điện 3 pha, nhưng không chắc chắn sự khác biệt giữa chúng là gì? Đây là câu hỏi phổ biến, bởi mỗi loại dòng điện lại có cấu tạo, đặc điểm và ứng dụng riêng. Trong số đó, điện 1 pha và điện 3 pha là hai loại được sử dụng rộng rãi và thường được so sánh. Để hiểu rõ hơn về từng loại và tại sao điện 3 pha lại đóng vai trò quan trọng trong nhiều lĩnh vực, hãy cùng tìm hiểu ngay.
Phân Biệt Các Loại Dòng Điện Phổ Biến: 1 Pha, 2 Pha và 3 Pha
Việc hiểu rõ định nghĩa và đặc điểm của từng loại dòng điện là bước đầu tiên để phân biệt chúng.
Điện 1 Pha Là Gì?
Hệ thống dây dẫn điện 1 pha
Điện 1 pha được lấy từ một pha duy nhất của hệ thống điện 3 pha lớn. Loại điện này chủ yếu phục vụ cho nhu cầu sinh hoạt hàng ngày, cấp điện cho các thiết bị có công suất tiêu thụ nhỏ. Hệ thống điện 1 pha gồm hai dây dẫn: một dây nóng (hay dây lửa) và một dây trung tính (hay dây mát).
Ở Việt Nam, hiệu điện thế tiêu chuẩn giữa hai dây này là 220V. Tuy nhiên, tại một số quốc gia khác như Nhật Bản, Đài Loan, hay Mỹ, tiêu chuẩn điện áp có thể thấp hơn, ví dụ 100V, 110V, hoặc 120V.
Nhiều người nhầm lẫn điện 1 pha với điện một chiều (DC). Tuy nhiên, điện 1 pha là dòng điện xoay chiều, tiện lợi và linh hoạt hơn nhiều so với dòng điện một chiều có hướng cố định. Mặc dù vậy, điện 1 pha có công suất nhỏ và không hiệu quả khi truyền tải đi xa, nên chỉ phù hợp cho các ứng dụng dân dụng trong phạm vi hẹp.
Điện 2 Pha Là Gì?

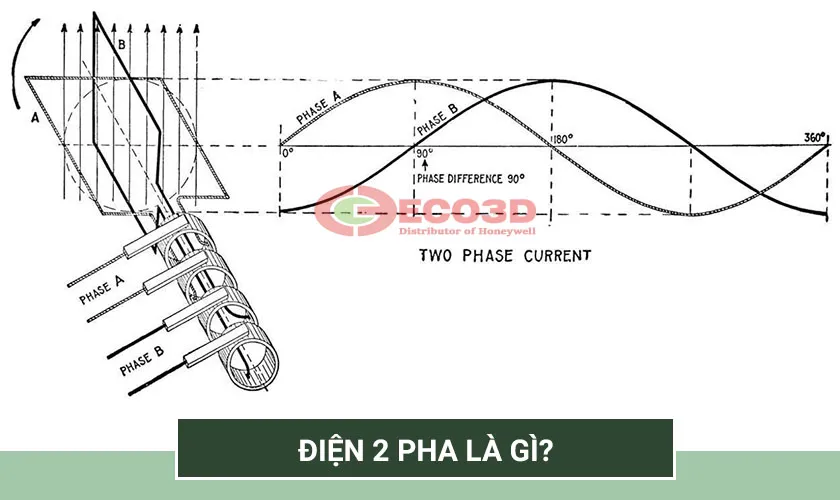

Minh họa hệ thống điện 2 pha và thiết bị đo
Theo quy ước kỹ thuật, số pha thường được tính bằng số dây nóng. Vì vậy, điện 2 pha sẽ có hai dây nóng. Điều này đôi khi gây nhầm lẫn với điện 1 pha (có 1 dây nóng và 1 dây trung tính). Điểm đặc biệt của điện 2 pha là nó không sử dụng dây trung tính theo cách thông thường.
Điện 2 pha ít phổ biến hơn so với điện 1 pha và 3 pha. Nó thường xuất hiện trong một số nghiên cứu hoặc ứng dụng đặc thù với các loại máy biến áp riêng. Hệ thống này có hai dây được coi là dây nóng. Khi sử dụng, hai dây này được đấu vào đầu vào thiết bị mà không cần dây trung tính.
Trong thực tế, một trong hai dây này có trị số điện áp rất thấp so với dây kia (chỉ khoảng 3V – 5V). Sự chênh lệch điện áp này vẫn đủ để tạo ra hiệu điện thế sử dụng khoảng 220V, phù hợp cho các thiết bị điện 1 pha thông thường. Do đó, điện 2 pha có một số điểm chung với điện 1 pha về hiệu điện thế sử dụng, nhưng khác biệt về cấu trúc dây dẫn (U pha vs U dây).
Điện 3 Pha Là Gì?

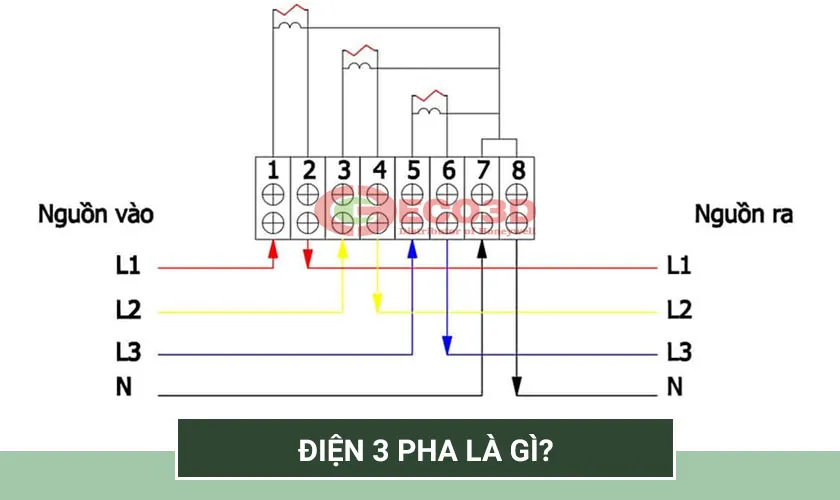

Hệ thống phân phối điện 3 pha
Hệ thống điện 3 pha bao gồm ba dây nóng và một dây trung tính (hoặc không có dây trung tính tùy cấu hình tải). Có hai phương pháp nối phổ biến cho hệ thống này là nối hình sao và nối hình tam giác.
Điện 3 pha được ứng dụng rộng rãi trong sản xuất công nghiệp và hệ thống truyền tải điện đường dài, đặc biệt cho các thiết bị có công suất lớn. Sử dụng điện 3 pha giúp giảm đáng kể tổn hao năng lượng trên đường truyền.
Về cơ bản, đường điện 3 pha có thể được hình dung như ba đường điện 1 pha chạy song song, sử dụng chung một dây trung tính. Vì vậy, hệ thống điện 3 pha thường có 4 dây: 3 dây nóng và 1 dây trung tính.
Điện 3 pha thường được phân loại vào nhóm điện sản xuất kinh doanh, nên giá thành thường cao hơn so với điện 1 pha sinh hoạt. Thiết bị sử dụng điện 3 pha là các máy móc, động cơ công nghiệp, trong khi thiết bị gia đình sử dụng điện 1 pha.
Điện áp chuẩn của hệ thống điện 3 pha cũng khác nhau giữa các quốc gia, phụ thuộc vào cơ sở hạ tầng và điều kiện kinh tế kỹ thuật. Ví dụ:
- Việt Nam: 380V (điện áp dây)/ 220V (điện áp pha)
- Mỹ: 220V (3 pha)
- Nhật Bản: 200V (3 pha)
So Sánh Sự Khác Biệt Giữa Điện 1 Pha, 2 Pha và 3 Pha

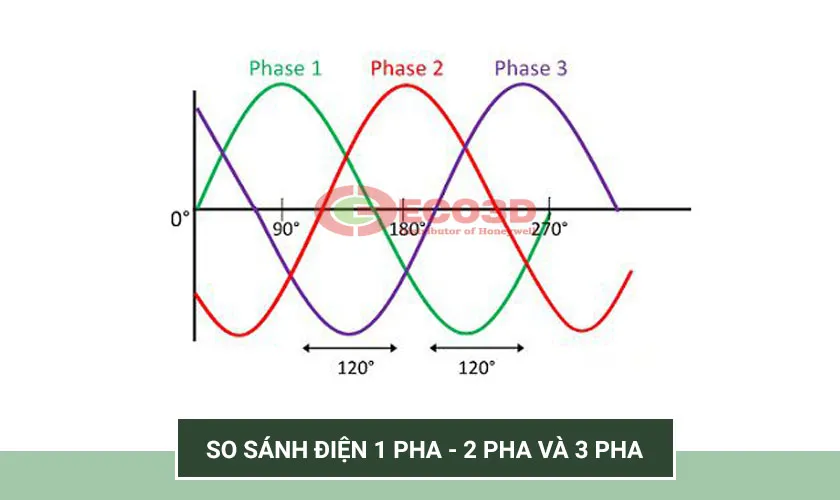

Biểu đồ so sánh cấu tạo và hiệu điện thế của điện 1 pha, 2 pha và 3 pha
| Đặc Điểm | Điện 1 Pha | Điện 2 Pha (Đặc Thù) | Điện 3 Pha |
|---|---|---|---|
| Số dây dẫn | 2 (1 nóng, 1 trung tính) | 2 (2 nóng) | 4 (3 nóng, 1 trung tính) hoặc 3 (3 nóng) |
| Điện áp phổ biến tại VN | 220V | ~220V (do chênh lệch áp giữa 2 dây nóng) | 380V (điện áp dây), 220V (điện áp pha) |
| Ứng dụng chính | Sinh hoạt gia đình, thiết bị công suất nhỏ | Ít phổ biến, ứng dụng đặc thù với máy biến áp | Sản xuất công nghiệp, thiết bị công suất lớn, truyền tải điện |
| Khả năng truyền tải | Kém, tổn hao lớn khi đi xa | Ít được sử dụng cho truyền tải xa | Tốt, giảm tổn hao năng lượng |
| Giá điện | Thường tính theo giá sinh hoạt | Không có biểu giá chuẩn riêng phổ biến | Thường tính theo giá sản xuất kinh doanh (cao hơn) |
| Thiết bị sử dụng | Động cơ 1 pha, đồ gia dụng thông thường | Cần máy biến áp hoặc thiết bị chuyên dụng | Động cơ 3 pha, máy móc công nghiệp |
| Cách nối (cho nguồn/tải) | Đấu nối đơn giản | Cần sơ đồ đấu nối riêng | Nối hình sao hoặc hình tam giác |
Như vậy, trong khi điện 1 pha rất quen thuộc với mọi hộ gia đình nhờ sự đơn giản và phù hợp với các thiết bị công suất nhỏ, thì điện 3 pha lại là xương sống của ngành công nghiệp, truyền tải điện và cung cấp năng lượng cho các máy móc hạng nặng. Điện 2 pha tồn tại nhưng ít phổ biến và có ứng dụng đặc thù.
Cấu Tạo và Nguyên Lý Hoạt Động Của Điện 3 Pha

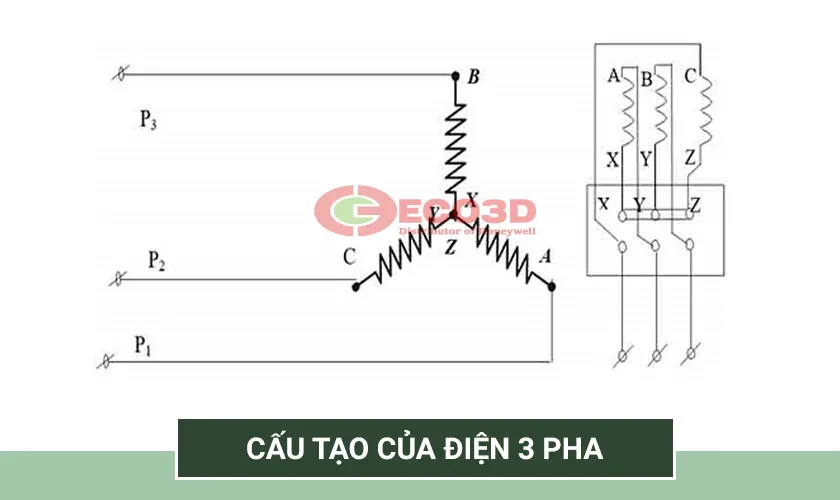

Sơ đồ cấu tạo bên trong máy phát điện 3 pha
Một trong những ưu điểm vượt trội của điện 3 pha so với điện 1 pha là khả năng tiết kiệm dây dẫn cho cùng mức công suất tải. Hơn nữa, động cơ điện 3 pha có cấu tạo đơn giản hơn và đặc tính vận hành tốt hơn đáng kể so với động cơ 1 pha.
Cấu tạo cơ bản của một mạch điện 3 pha bao gồm:
- Nguồn điện: Thường là máy phát điện xoay chiều 3 pha.
- Dây dẫn: Hệ thống dây truyền tải (3 dây nóng và có thể có thêm 1 dây trung tính).
- Tải 3 pha: Các thiết bị tiêu thụ điện 3 pha (ví dụ: động cơ, lò công nghiệp).
Máy phát điện xoay chiều 3 pha có cấu tạo gồm:
- Ba cuộn dây AX, BY, CZ có cùng số vòng dây.
- Các cuộn dây này được bố trí lệch nhau 1 góc 2π/3 (tương ứng 120 độ) trong không gian.
- Một nam châm điện (hoặc roto) quay bên trong.
Nguyên lý hoạt động: Khi nam châm (hoặc roto) quay với vận tốc không đổi, từ trường của nó sẽ lần lượt quét qua ba cuộn dây AX, BY, CZ. Sự thay đổi từ thông này cảm ứng vào mỗi cuộn dây, tạo ra suất điện động xoay chiều. Ba suất điện động này có cùng biên độ và tần số, nhưng lệch pha nhau một góc 120 độ. Nếu xét về mặt thời gian, sự lệch pha này tương ứng với 1/3 chu kỳ. Đây chính là nguồn gốc của dòng điện 3 pha.
Dù bạn sử dụng loại điện nào – 1 pha, 2 pha hay 3 pha – điều quan trọng nhất là phải đảm bảo hệ thống điện phù hợp với nhu cầu sử dụng và tuân thủ các tiêu chuẩn kỹ thuật an toàn. Nắm vững thông tin về từng loại điện giúp bạn đưa ra lựa chọn đúng đắn cho gia đình hoặc doanh nghiệp, đồng thời đảm bảo an toàn cho bản thân và mọi người xung quanh. Việc sử dụng các thiết bị đo đạc chính xác cũng rất cần thiết để kiểm tra và bảo trì hệ thống điện an toàn.
Hiểu biết sâu sắc về các loại dòng điện, đặc biệt là điện 3 pha, là nền tảng quan trọng cho những ai làm việc trong lĩnh vực kỹ thuật, xây dựng, hoặc vận hành máy móc công nghiệp.
