Mạch điện xoay chiều ba pha là hệ thống điện năng quan trọng trong công nghiệp và sản xuất, cung cấp năng lượng cho các thiết bị công suất lớn. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, lợi ích và ứng dụng của mạch điện xoay chiều ba pha.
Mạch điện Xoay Chiều Ba Pha Gồm: ba dòng điện xoay chiều có biên độ và tần số tương tự nhau nhưng lệch pha nhau một góc xác định (120 độ). Nói cách khác, hệ thống bao gồm ba dây dẫn pha và một dây trung tính (trong kết nối hình sao). Hai cấu hình phổ biến là kết nối hình sao và kết nối hình tam giác. Hiểu rõ cấu tạo này là bước đầu tiên để nắm bắt toàn bộ hệ thống.

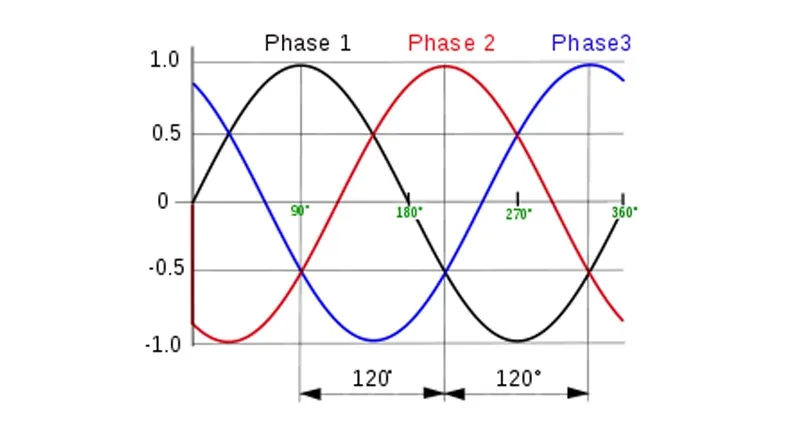

Sơ đồ mạch điện xoay chiều ba phaAlt: Sơ đồ minh họa mạch điện xoay chiều ba pha, thể hiện ba pha điện lệch pha 120 độ và các dây dẫn.
Điện xoay chiều ba pha được sử dụng rộng rãi trong sản xuất và truyền tải điện cho các thiết bị công suất lớn, giải quyết vấn đề tiêu thụ năng lượng hiệu quả. Tuy nhiên, đây là loại điện sản xuất và công nghiệp, không dùng cho mục đích sinh hoạt và thường có giá cao hơn hệ thống điện một pha. Khái niệm về mạch điện xoay chiều ba pha sẽ giúp bạn hiểu sâu hơn về khía cạnh lý thuyết.
Lợi ích của dòng điện ba pha
Sử dụng mạch điện xoay chiều ba pha mang lại nhiều ưu điểm vượt trội so với mạch điện một pha:
Hiệu suất cao hơn cho thiết bị điện
Dòng điện ba pha phân phối tải đều trên ba pha, giúp thiết bị hoạt động ổn định hơn, ít bị quá tải. Điều này kéo dài tuổi thọ và tăng hiệu quả hoạt động.
Khả năng cung cấp công suất lớn hơn
Mạch điện ba pha cung cấp công suất lớn hơn đáng kể so với mạch điện một pha, rất cần thiết trong các ứng dụng công nghiệp đòi hỏi năng lượng cao như máy móc chạy công suất lớn hoặc hệ thống truyền động công nghiệp.
Tiết kiệm vật liệu và giảm tổn thất năng lượng
So với mạch điện một pha, mạch điện ba pha cần ít dây dẫn hơn để truyền tải cùng một lượng công suất, tiết kiệm chi phí và bảo vệ môi trường.
Tính ổn định và cân bằng của hệ thống
Hệ thống điện ba pha thường ổn định và cân bằng hơn hệ thống điện một pha. Sự phân phối đều của tải pha và sự kết hợp giữa các pha giúp giảm tác động của dao động điện áp và dòng điện, dẫn đến hoạt động mượt mà hơn và giảm nguy cơ hư hại cho thiết bị. Để đảm bảo hoạt động ổn định, việc lựa chọn mạng cáp chất lượng cao là điều vô cùng quan trọng.
Đặc điểm nổi bật của dòng điện xoay chiều ba pha
Hệ thống điện ba pha tạo ra hai giá trị điện áp khác biệt: điện áp giữa các dây và điện áp giữa các pha. Điện áp giữa các pha thường duy trì ổn định, không vượt quá giới hạn định mức. Sử dụng mạch ba pha tiết kiệm dây dẫn hơn so với hệ thống điện một pha.
Đặc điểm điện áp và dòng điện trong mạch ba phaAlt: Hình ảnh minh họa các đặc điểm điện áp và dòng điện trong hệ thống ba pha, bao gồm điện áp pha, điện áp dây và dòng điện pha.
- Điện áp giữa các pha (UP) = Điện áp giữa các dây (Ud) = UA = UB = UC: Điện áp đo giữa hai đầu pha của tải hoặc giữa một dây pha và dây trung tính.
- Điện áp giữa các dây (Ud) = Điện áp giữa các pha (UP) = UAB = UBC = UCA: Điện áp đo giữa hai dây pha.
- Dòng điện pha (IP) = Dòng điện pha (IPA) = Dòng điện pha (IPB) = Dòng điện pha (IPC): Dòng điện chảy qua cuộn dây của một pha máy phát hoặc một pha tải.
- Dòng điện dây (Id) = Dòng điện dây (IdA) = Dòng điện dây (IdB) = Dòng điện dây (IdC): Dòng điện trên dây từ nguồn đến tải.
Nguồn và tải có thể được nối theo cấu trúc hình sao 4 dây hoặc hình tam giác.
Công thức tính dòng điện xoay chiều ba pha
Công suất (P) = 3 × hệ số công suất (pf) × Dòng điện (I) × Điện áp (V)
Trong đó:
- P: Công suất dòng điện (Watt).
- I: Dòng điện (Ampe).
- V: Điện áp (Volt).
- pf: Hệ số công suất (thường nằm trong khoảng từ 0.85 – 1).
Chuyển đổi từ Kilowatt (kW) sang Ampe (A):
Dòng điện (I) = Công suất (P) / (√3 × hệ số công suất (pf) × Điện áp (V))
Việc hiểu rõ về mạch điện xoay chiều ba pha gồm những thành phần nào và cách tính toán liên quan là rất quan trọng trong nhiều lĩnh vực kỹ thuật và công nghiệp. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích.
